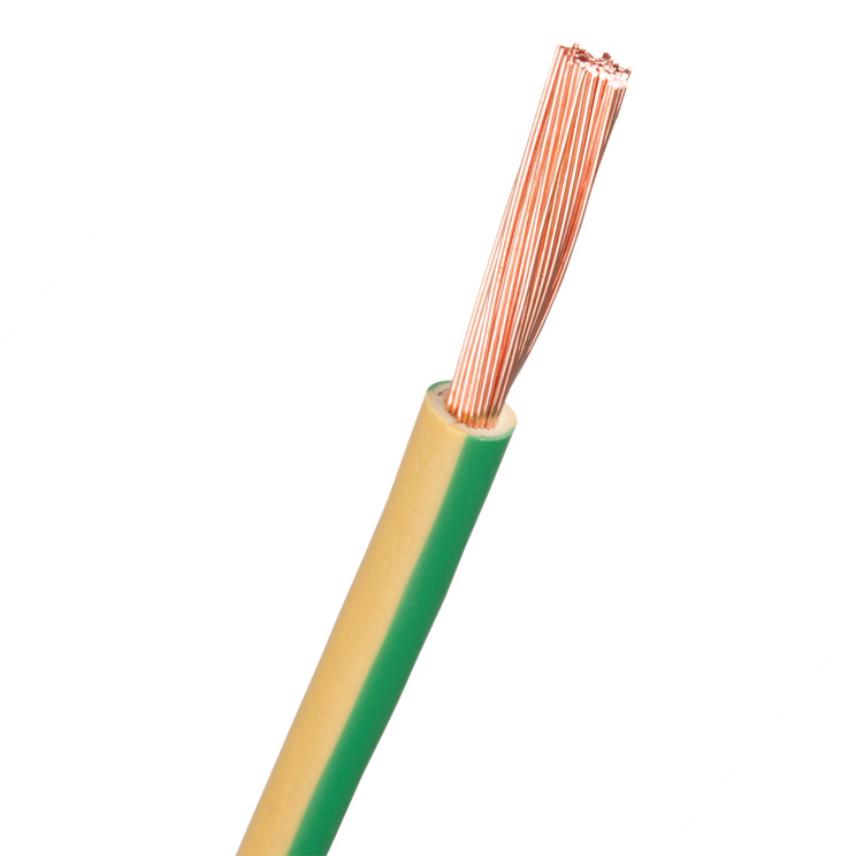

H07Z1-K 1,5 (RQ) 450/750 V
H07Z1-K 1,5 (RQ) 450/750 V
Kabeln är främst avsedd att användas för inre kopplingar i kopplingsskåp eller dylikt.
Läs mer- Artikelnr. : 11195112-242-07
- EAN : 7330000085138
Beskrivning
Beskrivning
Standarder
-
ProduktEIA 359-A; HD 21.3
-
TestEN 50268; IEC 60754
-
NationellSS 424 02 31-3
S07Z1-K is a halogen free, HFFR-insulated, connecting cable with one circular, multi stranded copper conductor. The cable is designed according to HD 21.3 in applicable parts. The conductor has resistance according to IEC 60228 class 5. The insulation is marked "NEXANS GS Z1 SEMKO AREA mm2"or "NEXANS GS SEMKO AREA mm2 HALOGENFRI". S07Z1-K meets the requirements for flammability according IEC 60332-3 category C (F4C) for cross-section 1,5 and 2,5 mm², IEC 60332-1 (F2) for cross-sections 4, 6, and 10 mm² and HD 605-4.1.5, SS 424 14 75 (F3) for cross-sections 16 to 400 mm². The cable is certified by SEMKO.
Certification
Certified by SEMKO
Flammability class
IEC 60332-3 Category C, for cross-section 1,5 and 2,5 mm2
IEC 60332-1, for cross-section 4, 6 and 10 mm2
HD 605-4.1.5, SS 424 14 75, F3 for cross-section 16 to 400 mm2.
Quality system
EN ISO 9001.
Environmental management system
ISO 14001 and registered according to EMAS.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Ledare, material
Blank koppar
Ledare, flexibilitet
Mångtrådig
Ledare, tvärsnittstyp
Rund
Isolering, material
HFFR
Färg
Gul / grön
Halogenfri
Ja
Dimensionsegenskaper
Dimensionsegenskaper
Antal ledare
1
Ledare, area
1,5 mm²
Antal ledartrådar x tråddiameter
Ledardiameter
1,55 mm
Isolering, tjocklek
0,67 mm
Ytterdiameter, nom.
2,8 mm
Vikt
21 kg/km
Elektriska egenskaper
Elektriska egenskaper
Ledarresistans vid 20 °C, max.
13,3 Ohm/km
Spänning, klass Uo/U
450/750 V
Hanteringsinformation
Hanteringsinformation
Längd
2000 m
Förpackning
Kartong
Drifttemperatur, område
-40 ... 70 °C
Böjningsradie vid installation, min.
- mm
UV-beständighet
Minsta böjradie vid slutmontage
4 (xD)
Resurser
Resurser
Försäljnings- & leveransinformation
S07Z1-K is delivered in specified lengths. The package is marked with manufacturer, type of cable, length and manufacturing date. On the label on boxes upon request also the customer item number and/or order number.
Prestandadeklaration (DOP)
- Prestandadeklaration nr. : 1000311-SEGR
- Certifieringsdatum : 2017-03-30
- AVCP (bedömning och fortlöpande kontroll av prestanda) : System 3
- Notifierat organ : 0402
- Prestanda : Dca-s2,d2,a2
