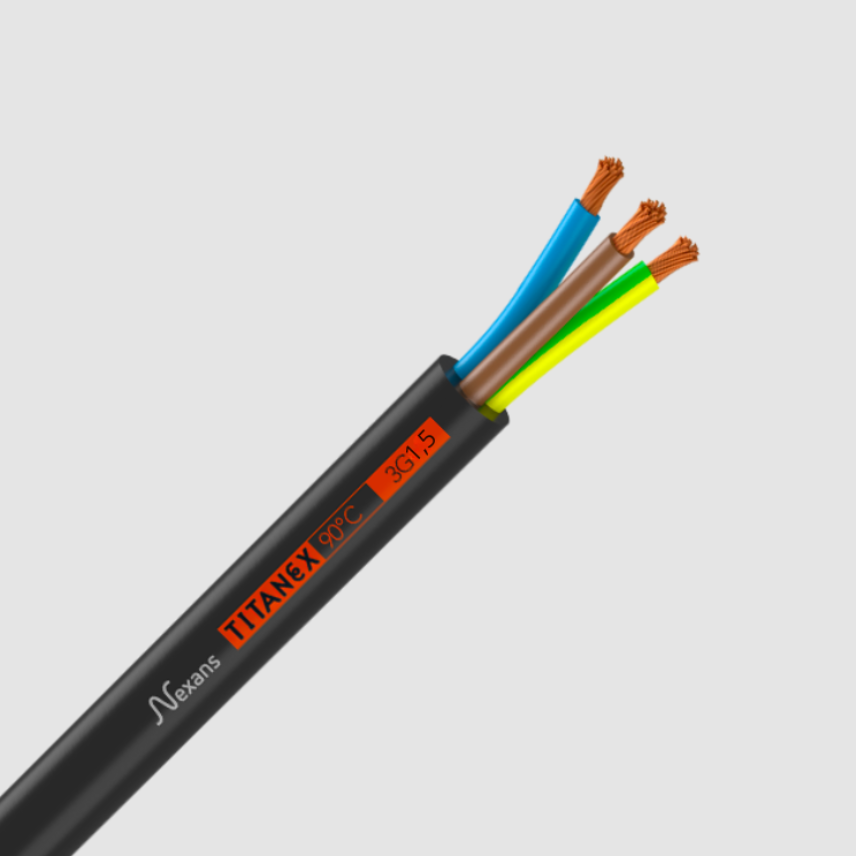

TITANEX® H07RN-F 450/750 V
TITANEX® H07RN-F 450/750 V
TITANEX
TITANEX® H07RN-F 450/750 V är en olje- och fettbeständig flexibel kabel som klarar kraftiga temperaturförändringar och har stor beständighet mot fukt och frost. Den är avsedd för tillfälliga installationer inomhus och utomhus samt permanenta installationer i fast eller rörlig förläggning. Kabeln kan även förläggas i mark med skydd (rör). Lämplig för anslutning av maskiner och annan materiel som kräver flexibel kabel.
Läs merH07RN-F TITANEX 2X1,5 Ring 100 m
Artikelnr. 20070940-901-02 - E-nr. 0547692
- Förpackning: m
- Gul/grön part: Nej
- Antal ledare: 2
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 111 kg/km
- Ytterdiameter, max.: 11,0 mm
- Ytterdiameter, min.: 8,5 mm
H07RN-F TITANEX 2x1 Ring 100 m
Artikelnr. 20070840-901-02 - E-nr. 0547682
- Förpackning: Ring (100m)
- Gul/grön part: Nej
- Antal ledare: 2
- Ledare, area: 1 mm²
- Isolering, tjocklek: - mm
- Vikt: 99 kg/km
- Ytterdiameter, max.: 10,0 mm
- Ytterdiameter, min.: 7,7 mm
H07RN-F TITANEX 2x1,5 Trumma 500 m
Artikelnr. 20070998-901-05 - E-nr. 0547695
- Förpackning: Kaplängd (m)
- Gul/grön part: Nej
- Antal ledare: 2
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 111 kg/km
- Ytterdiameter, max.: 11,0 mm
- Ytterdiameter, min.: 8,5 mm
H07RN-F TITANEX 2x4 Trumma 500 m
Artikelnr. 20071198-901-05 - E-nr. 0547705
- Förpackning: Kaplängd (m)
- Gul/grön part: Nej
- Antal ledare: 2
- Ledare, area: 4 mm²
- Isolering, tjocklek: 1,0 mm
- Vikt: 238 kg/km
- Ytterdiameter, max.: 15,1 mm
- Ytterdiameter, min.: 11,8 mm
H07RN-F TITANEX 3G1 Ring 100 m
Artikelnr. 20070040-901-02 - E-nr. 0547602
- Förpackning: Ring (100m)
- Gul/grön part: Ja
- Antal ledare: 3
- Ledare, area: 1 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 117 kg/km
- Ytterdiameter, max.: 10,7 mm
- Ytterdiameter, min.: 8,3 mm
H07RN-F TITANEX 3G1 Trumma 500 m
Artikelnr. 20070098-901-05 - E-nr. 0547605
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 3
- Ledare, area: 1 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 117 kg/km
- Ytterdiameter, max.: 10,7 mm
- Ytterdiameter, min.: 8,3 mm
H07RN-F TITANEX 3G1,5 Ring 100 m
Artikelnr. 20070140-901-02 - E-nr. 0547612
- Förpackning: m
- Gul/grön part: Ja
- Antal ledare: 3
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 134 kg/km
- Ytterdiameter, max.: 11,9 mm
- Ytterdiameter, min.: 10,2 mm
H07RN-F TITANEX 3G1,5 Trumma 500 m.
Artikelnr. 20070198-901-05 - E-nr. 0547615
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 3
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 134 kg/km
- Ytterdiameter, max.: 11,9 mm
- Ytterdiameter, min.: 9,2 mm
H07RN-F TITANEX 3G2,5 Ring 50 m
Artikelnr. 20070230-901-01 - E-nr. 0547621
- Förpackning: Ring (50m)
- Gul/grön part: Ja
- Antal ledare: 3
- Ledare, area: 2,5 mm²
- Isolering, tjocklek: 0,9 mm
- Vikt: 195 kg/km
- Ytterdiameter, max.: 14,0 mm
- Ytterdiameter, min.: 10,9 mm
H07RN-F TITANEX 3G2,5 Trumma 500 m
Artikelnr. 20070298-901-05 - E-nr. 0547625
- Förpackning: Trumma (500m)
- Gul/grön part: Ja
- Antal ledare: 3
- Ledare, area: 2,5 mm²
- Isolering, tjocklek: 0,9 mm
- Vikt: 195 kg/km
- Ytterdiameter, max.: 14,0 mm
- Ytterdiameter, min.: 10,9 mm
H07RN-F TITANEX 3G6 Trumma 500 m
Artikelnr. 20071598-901-05 - E-nr. 0547725
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 3
- Ledare, area: 6 mm²
- Isolering, tjocklek: 1,0 mm
- Vikt: 346 kg/km
- Ytterdiameter, max.: 18,0 mm
- Ytterdiameter, min.: 14,1 mm
H07RN-F TITANEX 4G1,5 Ring 50 m
Artikelnr. 20070330-901-01 - E-nr. 0547631
- Förpackning: m
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 165 kg/km
- Ytterdiameter, max.: 13,1 mm
- Ytterdiameter, min.: 10,2 mm
H07RN-F TITANEX 4G1,5 Trumma 500 m
Artikelnr. 20070398-901-05 - E-nr. 0547635
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 165 kg/km
- Ytterdiameter, max.: 13,1 mm
- Ytterdiameter, min.: 10,2 mm
H07RN-F TITANEX 4G10 Trumma 500 m
Artikelnr. 20071998-901-05 - E-nr. 0547755
- Förpackning: Trumma (500m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 10 mm²
- Isolering, tjocklek: 1,2 mm
- Vikt: 818 kg/km
- Ytterdiameter, max.: 26,5 mm
- Ytterdiameter, min.: 20,8 mm
H07RN-F TITANEX 4G150 Trumma 500 m
Artikelnr. 20075398-901-05 - E-nr. 0547875
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 150 mm²
- Isolering, tjocklek: 2,0 mm
- Vikt: 7990 kg/km
- Ytterdiameter, max.: 73,0 mm
- Ytterdiameter, min.: 58,0 mm
H07RN-F TITANEX 4G16 Trumma 500 m
Artikelnr. 20072298-901-05 - E-nr. 0547775
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 16 mm²
- Isolering, tjocklek: 1,2 mm
- Vikt: 1150 kg/km
- Ytterdiameter, max.: 30,1 mm
- Ytterdiameter, min.: 23,8 mm
H07RN-F TITANEX 4G2,5 Ring 50 m
Artikelnr. 20070430-901-01 - E-nr. 0547641
- Förpackning: m
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 2,5 mm²
- Isolering, tjocklek: 0,9 mm
- Vikt: 245 kg/km
- Ytterdiameter, max.: 15,5 mm
- Ytterdiameter, min.: 12,5 mm
H07RN-F TITANEX 4G2,5 Trumma 500 m
Artikelnr. 20070498-901-05 - E-nr. 0547645
- Förpackning: Trumma (500m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 2,5 mm²
- Isolering, tjocklek: 0,9 mm
- Vikt: 245 kg/km
- Ytterdiameter, max.: 15,5 mm
- Ytterdiameter, min.: 12,5 mm
H07RN-F TITANEX 4G25 Trumma 500 m
Artikelnr. 20074098-901-05 - E-nr. 0547795
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 25 mm²
- Isolering, tjocklek: 1,4 mm
- Vikt: 1700 kg/km
- Ytterdiameter, max.: 36,6 mm
- Ytterdiameter, min.: 28,9 mm
H07RN-F TITANEX 4G35 Trumma 500 m
Artikelnr. 20074398-901-05 - E-nr. 0547815
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 35 mm²
- Isolering, tjocklek: 1,4 mm
- Vikt: 2180 kg/km
- Ytterdiameter, max.: 41,1 mm
- Ytterdiameter, min.: 32,5 mm
H07RN-F TITANEX 4G4 Trumma 500 m
Artikelnr. 20071398-901-05 - E-nr. 0547715
- Förpackning: Trumma (500m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 4 mm²
- Isolering, tjocklek: 1,0 mm
- Vikt: 357 kg/km
- Ytterdiameter, max.: 18,0 mm
- Ytterdiameter, min.: 14,0 mm
H07RN-F TITANEX 4G50 Trumma 500 m
Artikelnr. 20074698-901-05 - E-nr. 0547835
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 50 mm²
- Isolering, tjocklek: 1,6 mm
- Vikt: 3030 kg/km
- Ytterdiameter, max.: 47,5 mm
- Ytterdiameter, min.: 37,7 mm
H07RN-F TITANEX 4G6 Trumma 500 m
Artikelnr. 20071698-901-05 - E-nr. 0547735
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 6 mm²
- Isolering, tjocklek: 1,0 mm
- Vikt: 443 kg/km
- Ytterdiameter, max.: 20,0 mm
- Ytterdiameter, min.: 15,7 mm
H07RN-F TITANEX 4G70 Trumma 500 m
Artikelnr. 20074998-901-05 - E-nr. 0547855
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 70 mm²
- Isolering, tjocklek: 1,6 mm
- Vikt: 3990 kg/km
- Ytterdiameter, max.: 54,0 mm
- Ytterdiameter, min.: 42,7 mm
H07RN-F TITANEX 4G95 Trumma 500 m
Artikelnr. 20075198-901-05 - E-nr. 0547865
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 4
- Ledare, area: 95 mm²
- Isolering, tjocklek: 1,8 mm
- Vikt: 5360 kg/km
- Ytterdiameter, max.: 61,0 mm
- Ytterdiameter, min.: 48,4 mm
H07RN-F TITANEX 5G1,5 Ring 50 m
Artikelnr. 20070530-901-01 - E-nr. 0547651
- Förpackning: Ring (m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 238 kg/km
- Ytterdiameter, max.: 14,4 mm
- Ytterdiameter, min.: 11,2 mm
H07RN-F TITANEX 5G1,5 Trumma 500 m
Artikelnr. 20070598-901-05 - E-nr. 0547655
- Förpackning: Trumma (500m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 238 kg/km
- Ytterdiameter, max.: 14,4 mm
- Ytterdiameter, min.: 11,2 mm
H07RN-F TITANEX 5G10 Trumma 500 m
Artikelnr. 20072098-901-05 - E-nr. 0547765
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 10 mm²
- Isolering, tjocklek: 1,2 mm
- Vikt: 1001 kg/km
- Ytterdiameter, max.: 29,1 mm
- Ytterdiameter, min.: 22,9 mm
H07RN-F TITANEX 5G16 Trumma 500 m
Artikelnr. 20072398-901-05 - E-nr. 0547785
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 16 mm²
- Isolering, tjocklek: 1,2 mm
- Vikt: 1430 kg/km
- Ytterdiameter, max.: 33,3 mm
- Ytterdiameter, min.: 26,4 mm
H07RN-F TITANEX 5G2,5 Ring 50 m
Artikelnr. 20070730-901-01 - E-nr. 0547671
- Förpackning: Ring (50m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 2,5 mm²
- Isolering, tjocklek: 0,9 mm
- Vikt: 297 kg/km
- Ytterdiameter, max.: 17,0 mm
- Ytterdiameter, min.: 13,3 mm
H07RN-F TITANEX 5G2,5 Trumma 500 m
Artikelnr. 20070798-901-05 - E-nr. 0547675
- Förpackning: Trumma (500m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 2,5 mm²
- Isolering, tjocklek: 0,9 mm
- Vikt: 297 kg/km
- Ytterdiameter, max.: 17,0 mm
- Ytterdiameter, min.: 13,3 mm
H07RN-F TITANEX 5G25 Trumma 500 m
Artikelnr. 20074198-901-05 - E-nr. 0547805
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 25 mm²
- Isolering, tjocklek: 1,4 mm
- Vikt: 2096 kg/km
- Ytterdiameter, max.: 40,4 mm
- Ytterdiameter, min.: 32,0 mm
H07RN-F TITANEX 5G35 Trumma 500 m
Artikelnr. 20074498-901-05 - E-nr. 0547825
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 35 mm²
- Isolering, tjocklek: 1,4 mm
- Vikt: 2690 kg/km
- Ytterdiameter, max.: 45,1 mm
- Ytterdiameter, min.: 35,6 mm
H07RN-F TITANEX 5G4 Trumma 500 m
Artikelnr. 20071498-901-05 - E-nr. 0547885
- Förpackning: Trumma (500m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 4 mm²
- Isolering, tjocklek: 1,0 mm
- Vikt: 453 kg/km
- Ytterdiameter, max.: 19,9 mm
- Ytterdiameter, min.: 15,6 mm
H07RN-F TITANEX 5G50 Trumma 500 m
Artikelnr. 20074798-901-05 - E-nr. 0547845
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 50 mm²
- Isolering, tjocklek: 1,6 mm
- Vikt: 3840 kg/km
- Ytterdiameter, max.: 53,0 mm
- Ytterdiameter, min.: 41,8 mm
H07RN-F TITANEX 5G6 Trumma 500 m
Artikelnr. 20071798-901-05 - E-nr. 0547745
- Förpackning: Trumma (500m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 6 mm²
- Isolering, tjocklek: - mm
- Vikt: 557 kg/km
- Ytterdiameter, max.: 22,2 mm
- Ytterdiameter, min.: 17,5 mm
H07RN-F TITANEX 5G70 Trumma 500
Artikelnr. 20075098-901-05 - E-nr. 0547905
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 70 mm²
- Isolering, tjocklek: 1,6 mm
- Vikt: 4996 kg/km
- Ytterdiameter, max.: 60,0 mm
- Ytterdiameter, min.: 47,5 mm
H07RN-F TITANEX 5G95 Trumma 500
Artikelnr. 20075298-901-05 - E-nr. 0547915
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 5
- Ledare, area: 95 mm²
- Isolering, tjocklek: 1,8 mm
- Vikt: 6640 kg/km
- Ytterdiameter, max.: 67,0 mm
- Ytterdiameter, min.: 54,0 mm
H07RN-F TITANEX 7G1,5 Trumma 500 m
Artikelnr. 20070698-901-05 - E-nr. 0547665
- Förpackning: Kaplängd (m)
- Gul/grön part: Ja
- Antal ledare: 7
- Ledare, area: 1,5 mm²
- Isolering, tjocklek: 0,8 mm
- Vikt: 349 kg/km
- Ytterdiameter, max.: 18,7 mm
- Ytterdiameter, min.: 14,7 mm
Beskrivning
Beskrivning
Standarder
-
Produkt2014/68/EU; EN 50525-2-21; HD 516; IEC 60245-4 type 66; NF C32-102-4
-
InternationellEU Directive 2011/65/EU (RoHS)
Beskrivning

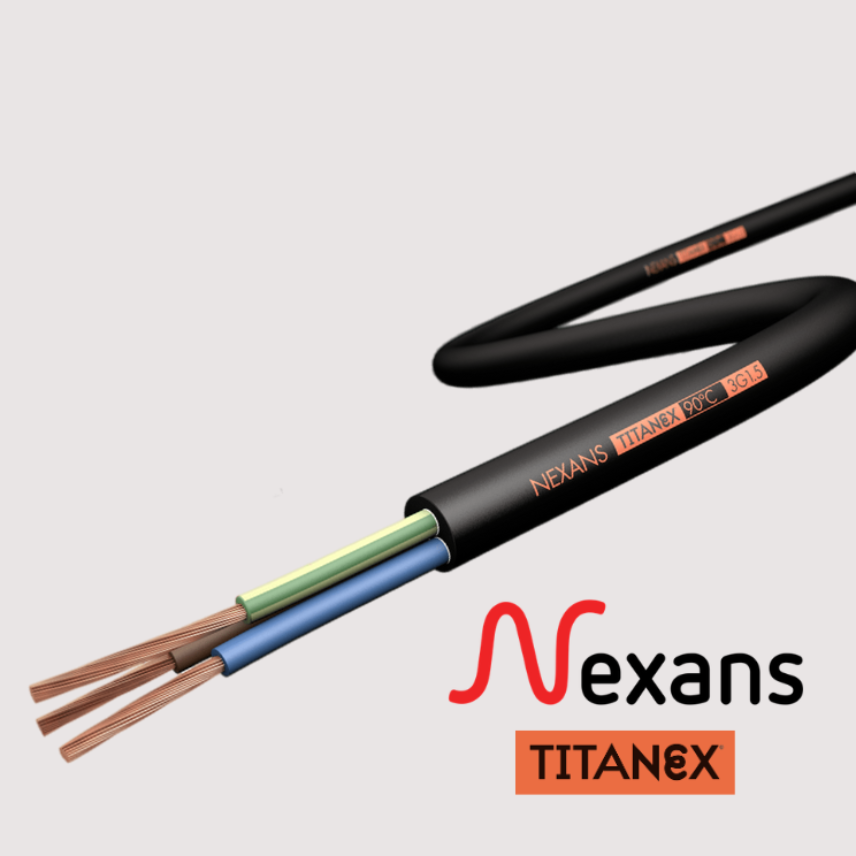

TITANEX® (H07RN-F) är en EPR-isolerad och gummimantlad anslutningskabel med runda mångtrådiga ledare av koppar. Kabeln är konstruerad enligt SS 424 02 35-4. Ledaren har resistans enligt SS EN 60228 klass 5. Parterna är färgmärkta enligt SS 424 17 20. TITANEX® uppfyller CPR klass Eca.
Maximal drifttemperatur vid normal användning:
+60°C (rörlig installation)
+90°C (fast installation)
+200°C (kortslutningstemperatur)
Minsta böjradie, fast: D>12mm: 4 (xD); D≤12mm: 3 (xD)
Minsta böjradie, rörlig: D>12mm: 6 (xD); D≤12mm: 4 (xD)

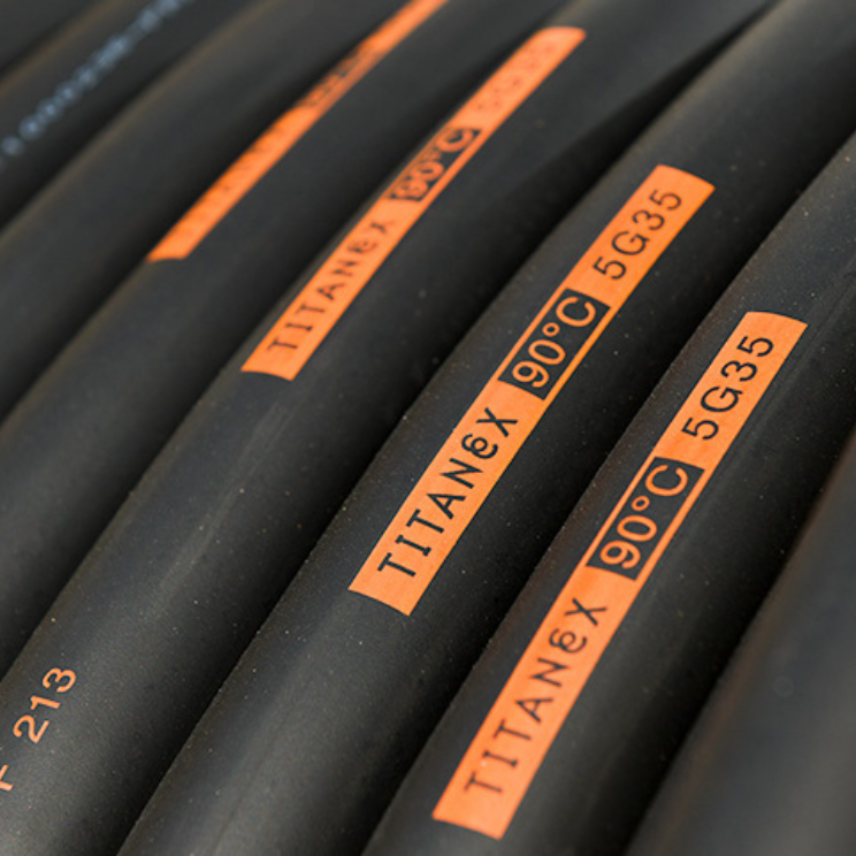

Märkning
USE < HAR > N (x eller G) S TITANEX
N = antal ledare
G = med Gul/Grön
x = utan Gul/Grön
S = area i mm²
Kvalitets- och miljöledningssystem
Certifierade enligt ISO 9001, ISO/TS 16949 och ISO 14001.
TITANEX MADE TO SURVIVE
Additional informations Nexans TITANEX
Core identification
(In accordance with european harmonization HD308 S2)
1x: black
2x: brown - blue
3x: brown - black - grey (brown - black - blue if the conductor cross-section is 1.5 or 2.5mm²)
3G: brown - blue - green/yellow
4x: brown - black - grey - blue
4G: brown - black - grey - green/yellow
5x: black cores with printed numbers
5G: blue - brown - black - grey - green/yellow
7 cores and above : black cores with printed numbers
Current rating capacities
The data are indicated for continuous duty operation and apply to:
- Maximum conductor temperature = 90 °C
- Nominal frequencies = 50 or 60 Hz
- One cable in free air (on perforated trays)
- Ambient temperature = 30 °C
Data recording from IEC 60364-5-52 or NF C 15-100
Voltage drop
The data are based on Cos ø = 0.8
Minimum bending radius
- Static use: 3 x cable outer diameter
- Dynamic use: 6 to 8 x outer cable diameter.
Nexans Titanex, Made to survive
NEXANS TITANEX FEATURES
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Dimensionsegenskaper
Dimensionsegenskaper
Mekaniska egenskaper
Mekaniska egenskaper
Hanteringsinformation
Hanteringsinformation
Resurser
Resurser
Dokumentation
Försäljnings- & leveransinformation

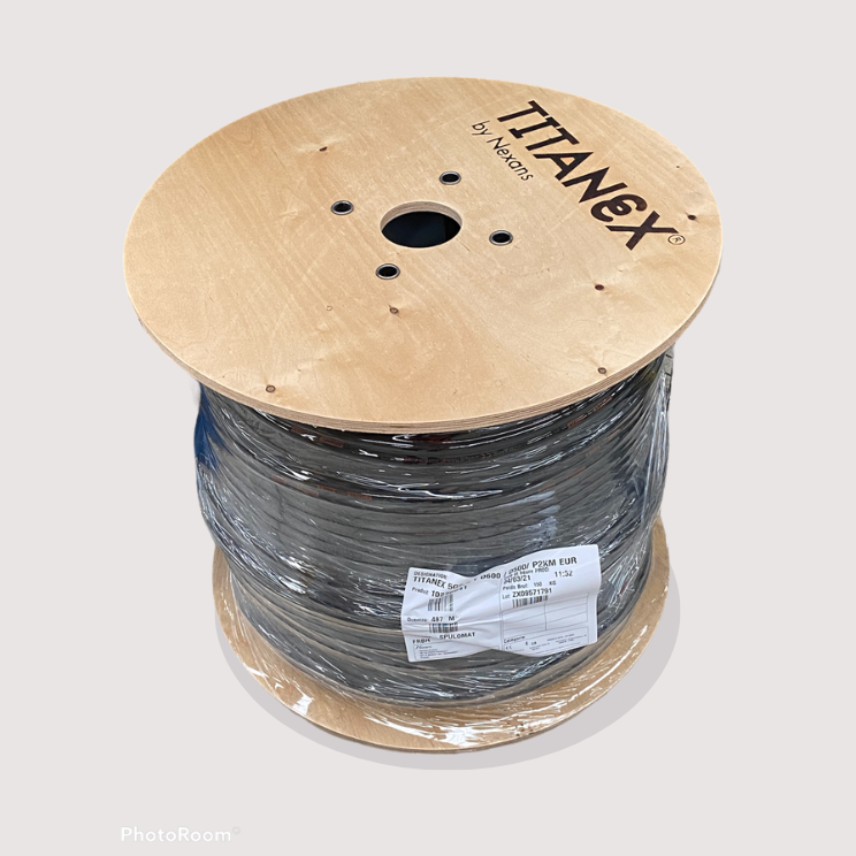

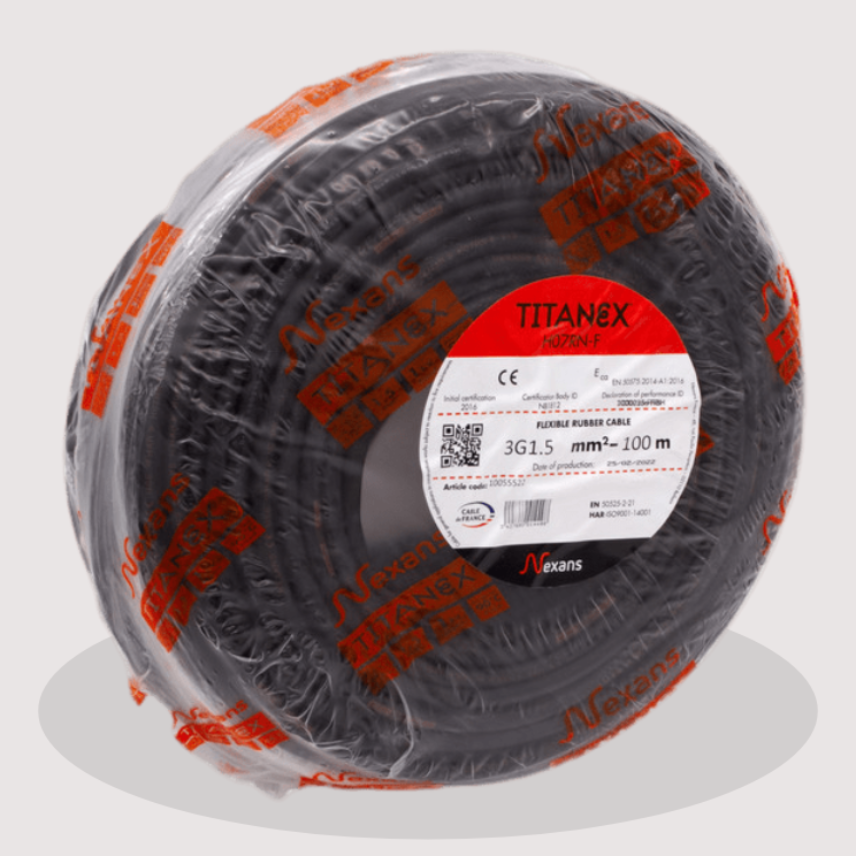

TITANEX® levereras i längder om 50 m till 500 m. Förpackningen är märkt med leverantör, kabeltyp och längd.
Våra webbsidor
Väl land för att hitta våra produkter och lösningar
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
