N1XE-AR 1 kV 5G25

Beskrivning

Beskrivning

Standarder

  • Produkt
    HD 603 S1/5O
  • Nationell
    SS 424 14 18

Beskrivning

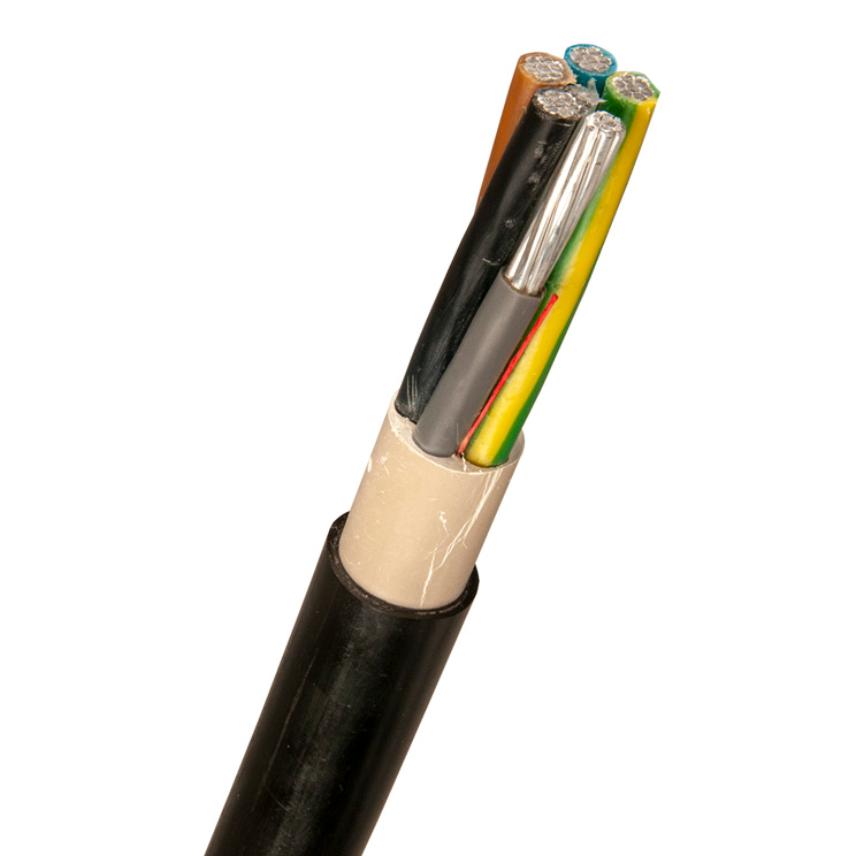

SE-N1XE-AR är en halogenfri, PEX-isolerad, PE-mantlad kabel med runda, fåtrådiga ledare av aluminium. Kabeln är konstruerad efter SS 424 14 18. Ledaren har trådantal och resistans enligt IEC 60228 klass 2. Parterna är färgmärkta enligt SS 424 17 20. Manteln är märkt typ/tillverkare/år+mån/metermärkning.SE-N1XE-AR är ej flamskyddad. Kabeln är godkänd av SEMKO.

Lifemark™ recycling marking

Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.

Normer

SE-N1XE-AR är tillverkad och provad enligt SS 424 14 18. Kabeln kan belastas enligt SS 424 14 24.

Certifieringar

Kabeltypen är godkänd av SEMKO.

Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, ISO/TS 16949 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, material
Aluminium
Isolering, material
PEX
Mantel, material
PE (polyeten)
Färg
Svart
Halogenfri
Ja
Gul/grön part
Ja
Ledare, flexibilitet
Klass 2
Ledare, tvärsnittstyp
Rund, fåtrådig
With smaller neutral conductor
Nej

Dimensionsegenskaper

Dimensionsegenskaper

Antal ledare
5
Ledare, area
25 mm²
Isolering, tjocklek
0,9 mm
Mantel, tjocklek
1,9 mm
Ytterdiameter, nom.
26,0 mm
Vikt
59,0 kg/100m
Diameter över isolering
7,7 mm
Ledardiameter
5,9 mm
Neutral conductor section (when smaller)
- mm²

Elektriska egenskaper

Elektriska egenskaper

Högsta tillåtna korttidsström för ledare under 1 sekund
2,4 kA
Induktans vid installation, nom
0,23 mH/km
Kapacitans, fas
0,1 µF / km
Nominal impedance
2,6 Ohm
Resistans i ledare
1,2 Ohm/km
Spänning, klass Uo/U
0,6/1 kV

Mekaniska egenskaper

Mekaniska egenskaper

Dragkraft vid installation, max.
3,8 kN

Hanteringsinformation

Hanteringsinformation

Temperatur vid förläggning, min.
−20 °C
Temperatur vid drift, max.
90 °C
Temperatur vid kortslutning, max.
250 °C
Längd
500 m
Förpackning
K11
Böjningsradie, statisk
260 mm
Installationssätt
Direkt nedläggning i mark
Minsta böjradie vid förläggning
12 (xD)
Minsta böjradie vid slutmontage
8 (xD)
Rivtråd
-

Resurser

Resurser

Försäljnings- & leveransinformation

SE-N1XE-AR levereras i längder om 500 m. Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
