AXLJ-F TTCL 24 kV

Beskrivning

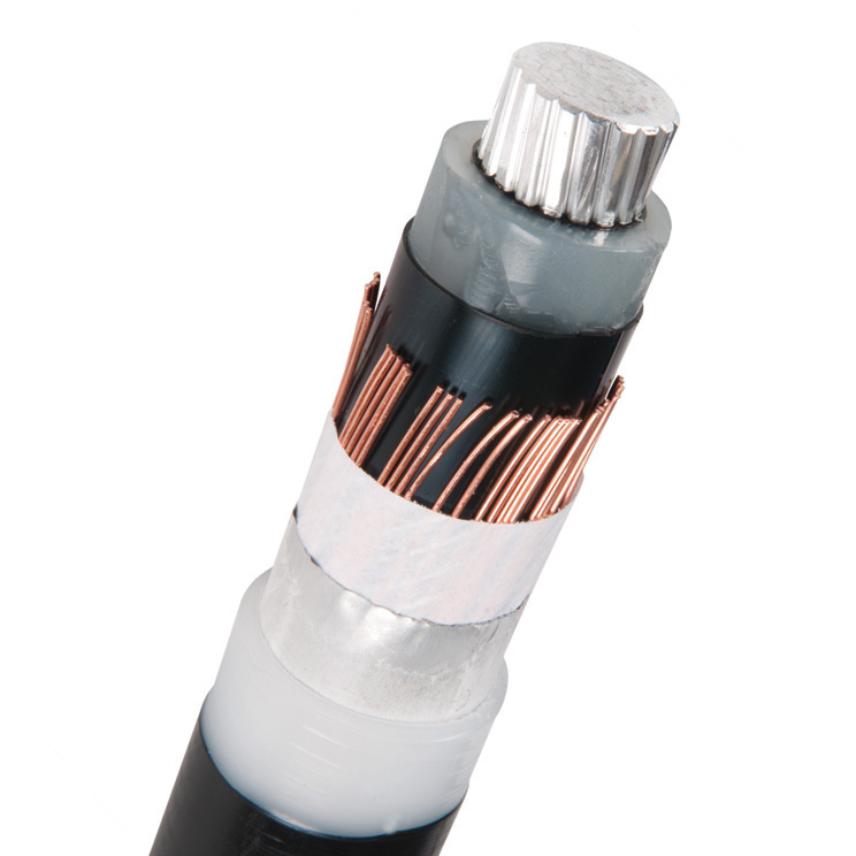

AXLJ-F TTCL är en längs- och tvärvattentät, halogenfri, PEX-isolerad, kopparskärmad 1-ledarkabel med rund aluminiumledare och PE-mantel. Kabeln är konstruerad enligt SS 424 14 16. Ledaren har trådantal och resistans enligt IEC 60228 klass 2. Det yttre ledande skiktet på isoleringen är av tvärbunden fastvulkad elastomer. Under manteln finns ett heltäckande aluminiumband och manteln består av två skikt. Ett inre UV-beständigt vitt skikt och ett yttre svart halvledande skikt. Manteln är märkt typ/tillverkare/år+mån/metermärkning. AXLJ-F TTCL är ej flamskyddad. Manteln öppnas med kabelns rivtråd.

Vid pressning av kabelns skärm gäller följande:

Den verkliga koppararean är ett areasteg lägre än typmärkningen och det innebär exv. att skärm 25 mm² skarvas med skarvrör 16 mm².

Lifemark™ recycling marking

Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.

Normer

Kabeln är konstruerad och provad enligt HD 620 S2 2010 10M. Kabeln får belastas enligt SS 424 14 16.

Kvalitetssystem

Konstruktion, tillverkning och provning sker enligt de krav som är fastlagda i ISO 9001.
