AXQJ-H TT 24 kV 3-ledare

Beskrivning

Beskrivning

Standarder

  • Produkt
    HD 620 S2 2010 10M
  • Test
    IEC 60754-1; IEC 60754-2; IEC 61034-1/2
  • Nationell
    SS 424 14 16

Beskrivning

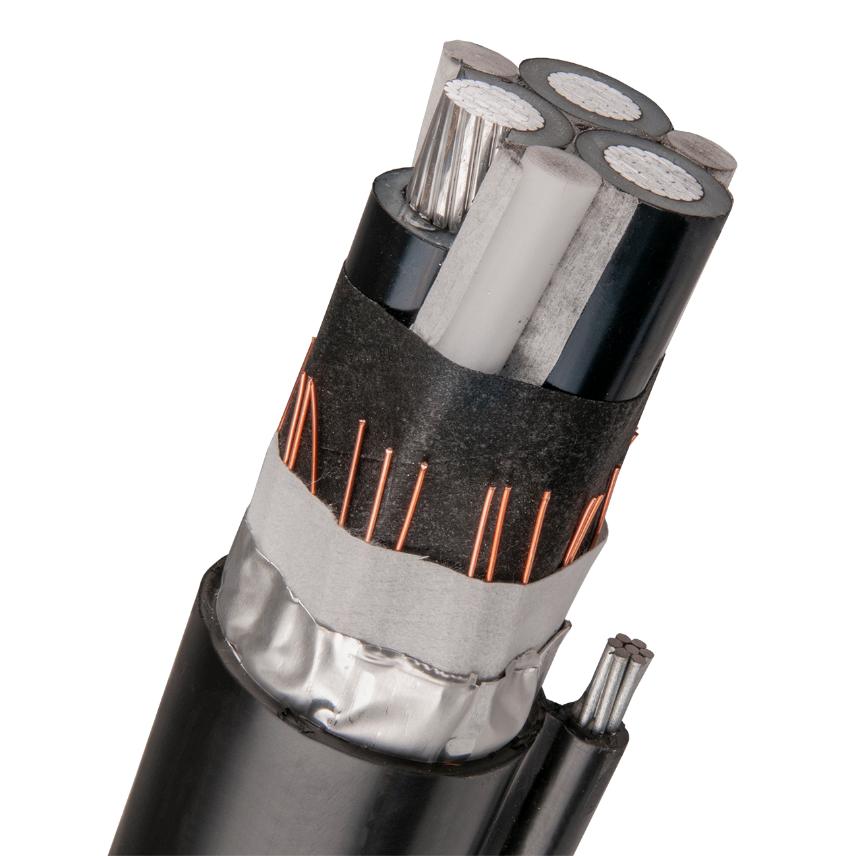

AXQJ-H är en längs- och tvärvattentät, halogenfri, PEX-isolerad Cu-skärmad. Den koncentriska skärmen och aluminiumfolien har längsgående kontakt. Kabeln har en bärlina som används att fästa kabeln i schakt eller i stolpar. Kabeln har HFFR mantel med komprimerade runda fåtrådiga aluminiumledare. AXQJ-H är konstruerad enligt SS 424 14 16 i tillämpliga delar. Ledarna har trådantal och resistans enligt IEC 60228 klass 2. Manteln är märkt ex: "AXQJ-H TT 24 kV 3x240/35 NEXANS GS år mån" + metermärkning. AXQJ-H uppfyller brandkrav enligt CPR klass Dcas2d2a2.

Lifemark™ recycling marking

Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.

Normer

Kabeln får belastas enligt SS 424 14 16.

Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, material
Aluminium
Ledare, tvärsnittstyp
-
Isolering, material
PEX
Mantel, material
HFFR
Färg
Svart
Blyfri
Ja
Ledare, flexibilitet
-
Skärm
-

Dimensionsegenskaper

Dimensionsegenskaper

Antal ledare
3
Ledare, area
- mm²
Ytterdiameter, nom.
- mm
Vikt
- kg/100m

Elektriska egenskaper

Elektriska egenskaper

Driftspänning
24 kV
Spänning, klass Uo/U
-

Hanteringsinformation

Hanteringsinformation

Temperatur vid förläggning, min.
−10 °C
Rekommenderad förläggningstemperatur, min.
0 °C
Temperatur vid drift, max.
90 °C
Temperatur vid kortslutning, max.
250 °C
Förpackning
-
Minsta böjradie vid förläggning
12 (xD)
Minsta böjradie vid slutmontage
10 (xD)
Vattentäthet
Längsvattentät

Resurser

Resurser

Försäljnings- & leveransinformation

Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
