Axclight TT 36 kV
Axclight TT 36 kV
Kabeln är längs- och tvärvattentät och avsedd för fast förläggning utomhus i luft, mark och vatten. En totaltät och ”tuff” kabel.
Läs merAxclight TT 36 kV 3x50/16
Artikelnr. 21231998-201-00
- Förpackning: Trumma (m)
- Ledare, area: 50 mm²
- Skärm, area: 16 mm²
- Ytterdiameter, nom.: 66,0 mm
- Vikt: 270,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 4,7 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 3,2 kA
Axclight TT 36 kV 3x95/25
Artikelnr. 21232098-201-00
- Förpackning: Trumma (m)
- Ledare, area: 95 mm²
- Skärm, area: 25 mm²
- Ytterdiameter, nom.: 71,0 mm
- Vikt: 345,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 9 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 5,0 kA
Axclight TT 36 kV 3x150/25
Artikelnr. 21232198-201-00
- Förpackning: Trumma (m)
- Ledare, area: 150 mm²
- Skärm, area: 25 mm²
- Ytterdiameter, nom.: 79,0 mm
- Vikt: 440,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 14,2 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 5,0 kA
Axclight TT 36 kV 3x240/35
Artikelnr. 21232298-201-00
- Förpackning: Trumma (m)
- Ledare, area: 240 mm²
- Skärm, area: 35 mm²
- Ytterdiameter, nom.: 88,0 mm
- Vikt: 570,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 22,7 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 7,0 kA
Axclight TT 36 kV 3x300/35
Artikelnr. 21232398-201-00
- Förpackning: Trumma (m)
- Ledare, area: 300 mm²
- Skärm, area: 35 mm²
- Ytterdiameter, nom.: 94,0 mm
- Vikt: 660,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 28,3 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 7,0 kA
Beskrivning
Beskrivning
Standarder
-
ProduktHD 620 S2 2010 10M
-
NationellSS 424 14 16
Beskrivning

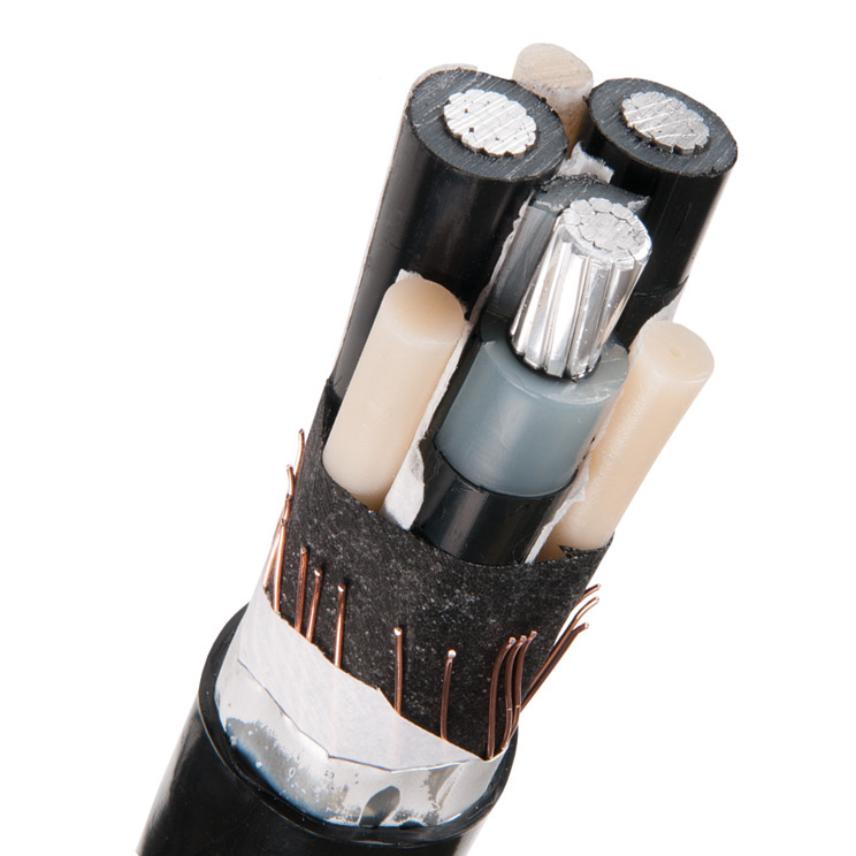

Axclight TT är längs- och tvärvattentät, halogenfri, PEX-isolerad och CU-skärmad. Den koncentriska skärmen och aluminiumfolien har längsgående kontakt. Kabeln är en 3-ledarkabel med runda aluminiumledare och HDPE-mantel, konstruerad enligt SS 424 14 16. Ledaren har trådantal och resistans enligt SS IEC 60228 klass 2 och vattentät med svällpulver. Diffusionsspärr bestående av ett längslagt heltäckande aluminiumband. Manteln är märkt typ/tillverkare/år+mån/metermärkning. Axclight TT är inte flamskyddad. Manteln öppnas med kabelns rivtråd. Skarvar och avslut är standardmaterial hos tillbehörstillverkare. Max dragkraft när dragstrumpa används är: F (N) = 5 x D² (D är ytterdiameter på kabeln i mm).
Lifemark(TM) recycling marking
Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.
Normer
Axclight TT är i tillämpliga delar tillverkad enligt SS 424 14 16. Provningen sker enligt SS 424 14 16. Kablarna får belastas enligt SS 424 14 16.
Kvalitets- och miljöledningssystem
Certifierade enligt ISO 9001, ISO/TS 16949 och ISO 14001.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Dimensionsegenskaper
Dimensionsegenskaper
Elektriska egenskaper
Elektriska egenskaper
Hanteringsinformation
Hanteringsinformation
Resurser
Resurser
Försäljnings- & leveransinformation
Axclight TT levereras i längder om 500 m. Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
