ELAQPQB

Produkter

ELAQPQB 100x2x0,6

Artikelnr. 18457798-201-05 - E-nr. 4802115

  • Förpackning: Trumma (500m)
  • Ytterdiameter, nom.: 28,5 mm
  • Vikt: 116,5 kg/100m



ELAQPQB 10x2x0,6

Artikelnr. 18457398-201-05 - E-nr. 4802075

  • Förpackning: Trumma (500m)
  • Ytterdiameter, nom.: 14,5 mm
  • Vikt: 29,5 kg/100m



ELAQPQB 20x2x0,6

Artikelnr. 18457498-201-05 - E-nr. 4802085

  • Förpackning: Trumma (500m)
  • Ytterdiameter, nom.: 17,0 mm
  • Vikt: 41,0 kg/100m



ELAQPQB 30x2x0,6

Artikelnr. 18457598-201-05 - E-nr. 4802095

  • Förpackning: Trumma (500m)
  • Ytterdiameter, nom.: 19,0 mm
  • Vikt: 51,5 kg/100m



ELAQPQB 50x2x0,6

Artikelnr. 18457698-201-05 - E-nr. 4802105

  • Förpackning: Trumma (500m)
  • Ytterdiameter, nom.: 22,5 mm
  • Vikt: 72,0 kg/100m



ELAQPQB 5x2x0,6

Artikelnr. 18457298-201-05 - E-nr. 4802065

  • Förpackning: Trumma (500m)
  • Ytterdiameter, nom.: 12,5 mm
  • Vikt: 21,5 kg/100m



Beskrivning

Beskrivning

Standarder

  • Test
    IEC 60332-1
  • Nationell
    SS 424 16 52

BESKRIVNING

Konstruktion

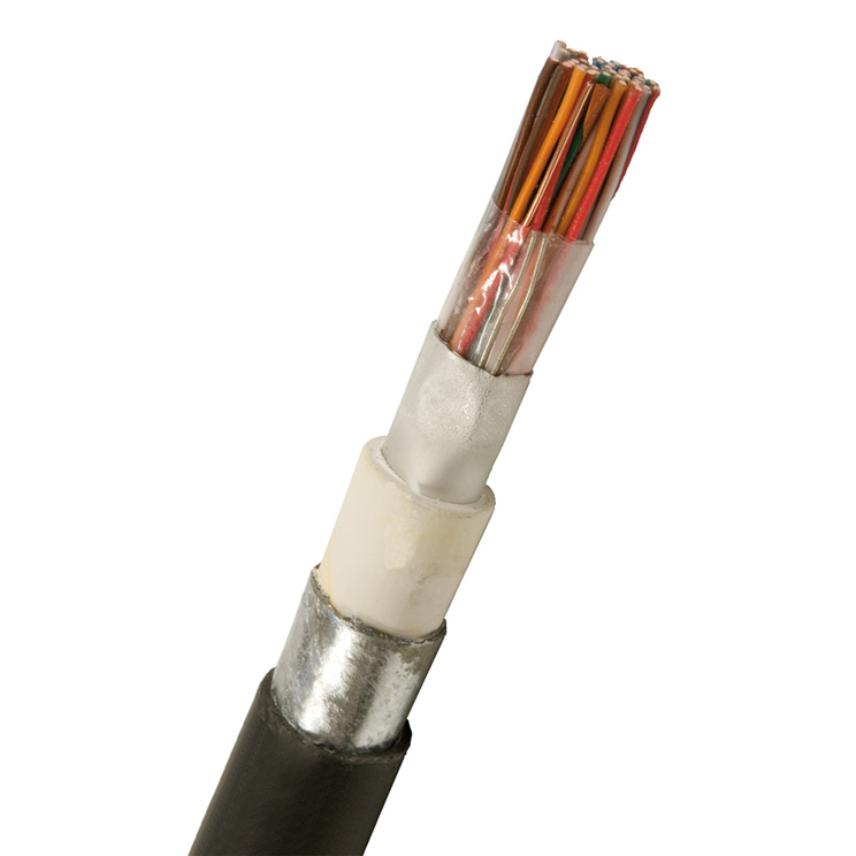

PE-isolerad, partvinnad, skärmad, halogenfri och flamskyddad tele- och signalkabel med bandarmering. ELAQPQB är en ELAQBY som försetts med bandarmering av förzinkade stålband och en yttre svart halogenfri, flamskyddad mantel. Kabeln förläggs inomhus och utomhus i fast förläggning och i mark. Uppfyller brandkrav enligt CPR klass Dcas2d2a2. Vid brand avger kabeln inga korrosiva gaser och har liten rökutveckling.

Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, flexibilitet
Entrådig
Ledare, material
Glödgad koppar
Isolering, material
PE
Partvinnad
Ja
Skärm
Längslagd aluminiumfolie
Armeringstyp
Galvaniserat stålband
Mantel, material
HFFR (polyolefin)
Halogenfri
Ja
Färg
Svart

Dimensionsegenskaper

Dimensionsegenskaper

Ledardiameter
0,6 mm

Elektriska egenskaper

Elektriska egenskaper

Ledarresistans vid 20 °C, max.
66,6 Ohm/km
Resistansobalans, max.
2 %
Kapacitans ledare-ledare, max.
59 nF/km
Kapacitansobalans, max.
150 pF/500m
Isolationsresistans, min.
5000 MOhm.km
Spänning vid drift, max.
100 V

Transmissionsegenskaper

Transmissionsegenskaper

Dämpning, max, vid 800 Hz, 20 °C
1,15 dB/1000m
Dämpning, max, vid 1 MHz, 20 °C
17 dB/1000m

Hanteringsinformation

Hanteringsinformation

Längd
500 m
Temperaturområde vid förläggning
-10 ... 50 °C
Drifttemperatur, område
-40 ... 70 °C

Resurser

Resurser

Dokumentation

Färgschema pdf — 11.3 kB

Försäljnings- & leveransinformation

ELAQPQB levereras i längder om 500 m. Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
