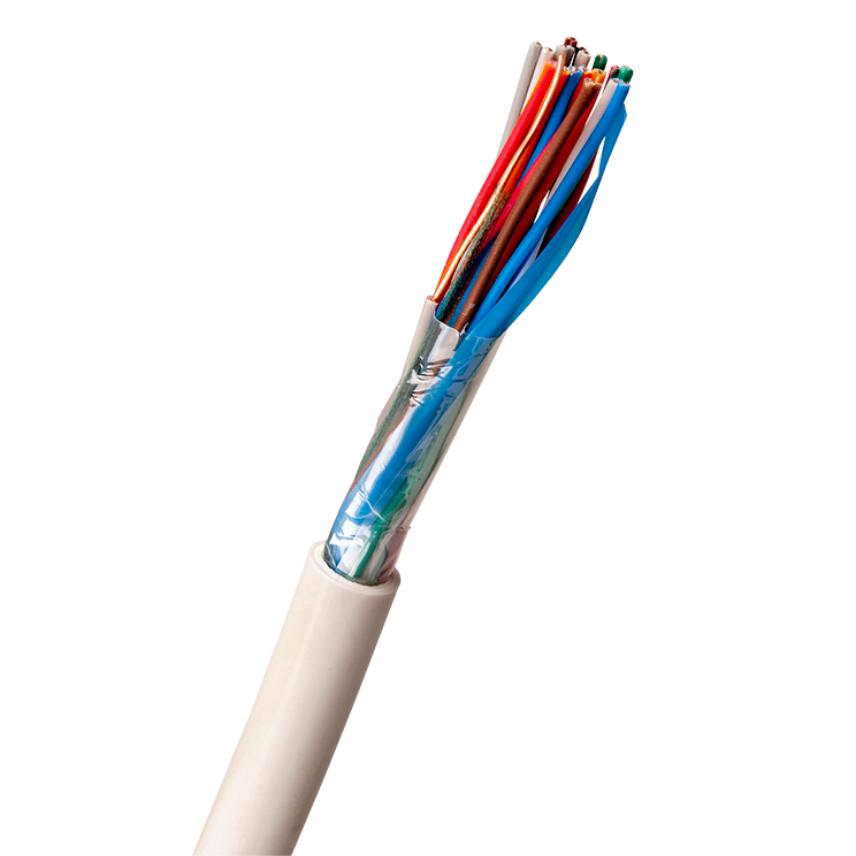

EQQXB Easy™ 20x2x0,5

Beskrivning

Beskrivning

Standarder

  • Nationell
    SS 424 16 08

Konstruktion

Partvinnad kommunikationskabel, med undantag för 1x4x0,5 som är tvinnad till fyrskruv. Mantel och isolering av halogenfritt flamskyddat material. Kabeln som är mycket lättskalad både vad gäller isolering och mantel förläggs inomhus i fast förläggning och i rör. Används för privata kommunikationsnät tex porttelefoner, passagesystem och inbrottslarm. EQQXB Easy™ uppfyller brandkrav CPR klass Dcas2d2a2. Vid brand avger kabeln inga korrosiva gaser och har liten rökutveckling.

Kvalitetssystem

Konstruktion, tillverkning och provning har skett enligt de krav som är fastlagda i ISO 9001.

Miljöledningssystem

Verksamheten vid vår fabrik i Grimsås är certifierad enligt ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, tvärsnittstyp
Entrådig
Ledare, material
Glödgad koppar
Isolering, material
HFFR
Mantel, material
HFFR
Färg
Vit
Skärm
Nej
Halogenfri
Ja

Dimensionsegenskaper

Dimensionsegenskaper

Ledardiameter
0,5 mm
Antal par
20
Mantel, tjocklek
0,9 mm
Ytterdiameter, nom.
9,8 mm
Vikt
14,5 kg/100m

Elektriska egenskaper

Elektriska egenskaper

Ledarresistans vid 20 °C, max.
97,5 Ohm/km
Resistansobalans, max.
2 %
Kapacitans ledare-ledare, max.
80 nF/km
Kapacitansobalans, max.
400 pF/500m
Isolationsresistans, min.
500 MOhm.km
Spänning vid drift, max.
100 V

Transmissionsegenskaper

Transmissionsegenskaper

Dämpning, max, vid 800 Hz, 20 °C
1,7 dB/1000m
Dämpning, max, vid 1 MHz, 20 °C
25 dB/1000m

Hanteringsinformation

Hanteringsinformation

Böjningsradie vid installation, min.
60 mm
Längd
500 m
Förpackning
Bobin
Temperaturområde vid förläggning
-10 ... 50 °C
Drifttemperatur, område
-40 ... 70 °C

Resurser

Resurser

Dokumentation

Färgschema pdf — 11.5 kB

Försäljnings- & leveransinformation

EQQXB Easy™ levereras i längder om 100 m till 500 m. Förpackningen är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
