GAHSL-U-DHNRV 24/C4 G652D S12

Beskrivning

Beskrivning

Standarder

  • Produkt
    IEC 60794
  • Test
    IEC 60793
  • Internationell
    ITU-T Rec. G.650; ITU-T Rec. G.652

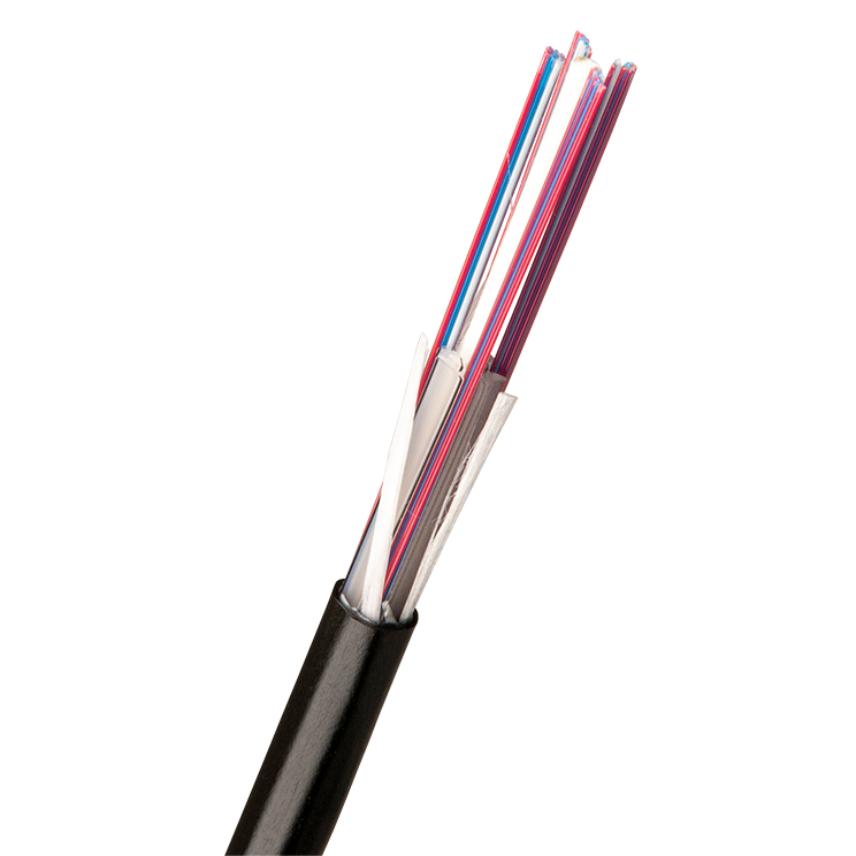

Fiberoptisk kabel för utomhusförläggning i mikrodukt. Kabeln innehåller 12-96 fibrer. Fibrerna är sammanfogade i 4-fibersband. Banden läggs i en spårkärna av Polyeten med central dragavlastare av glasfiberarmerad plast (FRP). Mikrokabeln är längsvattentät genom svällande garn samt mantlad med svart halogenfri polyeten. Kabeln är avsedd för installation med blåsteknik i dukter.



Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.

Fiberspecifikationer

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Optofiber, typ
Singelmod (G.652.D)
Sekundärskydd
4-fibersband
Konstruktion
Spårkabel
Antalet spår i kärnan
4
Mantel, material
PE (polyeten)
Mantelfärg
Svart
Längsvattentätning
Svällgarn
Halogenfri
Ja
Metallfri
Ja
Central dragavlastare
FRP

Dimensionsegenskaper

Dimensionsegenskaper

Ytterdiameter, nom.
5,8 mm
Mantel, tjocklek
0,4 mm
Antal optiska fiber, område
12 ... 96
Vikt
25 kg/km
Central dragavlastare, diameter
1,8 mm
Diameter över kabling
5,0 mm
Antal optiska fiber
24

Mekaniska egenskaper

Mekaniska egenskaper

Dragkraft vid installation, max.
0,6 kN
Dragkraft vid drift, max.
0,3 kN
Trycktålighet över en längd av 10 cm
1,5 kN
Slagtålighet
2 J
Maximal Påskjutskraft
200 N

Hanteringsinformation

Hanteringsinformation

Installationssätt
Kanalisation
Drifttemperatur, område
-40 ... 70 °C
Temperaturområde vid förläggning
-15 ... 60 °C
Temperaturområde i lager
-40 ... 70 °C
Minsta böjradie vid slutmontage
10 (xD)
Minsta böjradie vid förläggning
15 (xD)

Resurser

Resurser

Försäljnings- & leveransinformation

Kabeln levereras på plasttrumma i överenskomna längder. Trumman är märkt med kabeltyp, längd och rullningsriktning samt installationsdata. Kabeländarna är förslutna.
