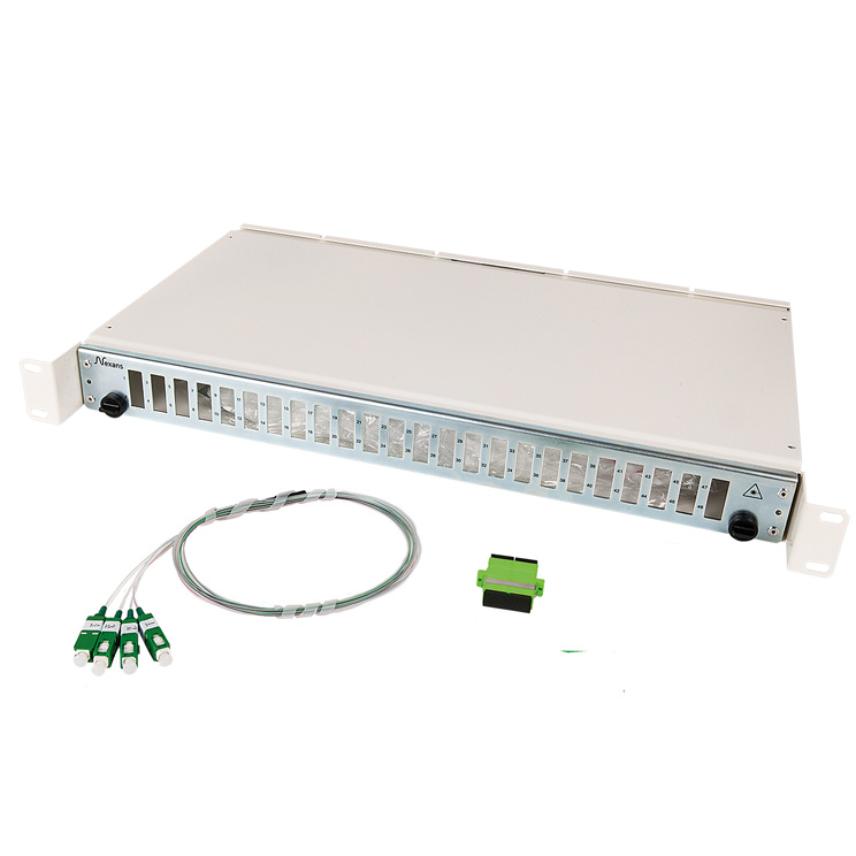

ODF-Enhet 19 tum 1U med installationskit 24SM SC/APC Fan-out
ODF-Enhet 19 tum 1U med installationskit 24SM SC/APC Fan-out
19" fiberoptisk korskopplingsbox är anpassad för användning i 19"-system.
Läs mer- Artikelnr. : 48235209-000-00
- E-nr. : 5026197
- EAN : 7330000104815
Beskrivning
Beskrivning
19" fiberoptisk korskopplingsbox är anpassad för användning i 19"-system. Boxen kan monteras i stativ/skåp med ett djup av minst 400 mm. Boxen levereras komplett för installation med panelplatta för SC- eller LC-kontakter, kabelinfästning, skarvhållare, fan-out och mellanstycke. Boxen finns i 4 konfigurationer för SC (48-, 96-, 144-, och 192-fiber) och 4 konfigurationer för LC (96-, 192-, 288- och 384-fiber).
Installationsfilm
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Skåptyp
19"
Boxtyp
Skarvning och korskoppling
Färg
Vit
Kabelingång
Från två håll
Typ av panelplatta
SC Duplex
Kontaktdon, typ
SC/APC
Optofiber, typ
SM
Sekundärskydd
4-fibersband
Dimensionsegenskaper
Dimensionsegenskaper
Djup
305 mm
Bredd
485 mm
Höjd
44 mm
Höjdenhet
1 U
Vikt per styck
- kg
Optokontakter, antal
24
Max antal mellanstycken
24
Apex offset
50 µm
Ferrul, ytterdiameter
2,4999 ± 0,0005 mm
Ferrul radie, APC
5< r <12 mm
Ferrul radie, UPC
Ferrul, tolerans hål
+1, -0 µm
Ferrul, koncentritetsfel hål
< 1,4 µm
Fiber utstick
< -0,05 µm
Fiber instick
> -0,05 µm
Transmissionsegenskaper
Transmissionsegenskaper
Reflektionsdämpning, minimum
60 dB
Kontaktdämpning, max (random mate) 1550 nm
0,5 dB
Kontaktdämpning, max (master) 1550 nm
0,2 dB
Hanteringsinformation
Hanteringsinformation
Användningsområde
Inomhus
Temperaturområde i lager
-40 ... 70 °C
Drifttemperatur, område
-30 ... 70 °C
Temperaturområde vid förläggning
-15 ... 40 °C
Förpackning
Kartong
