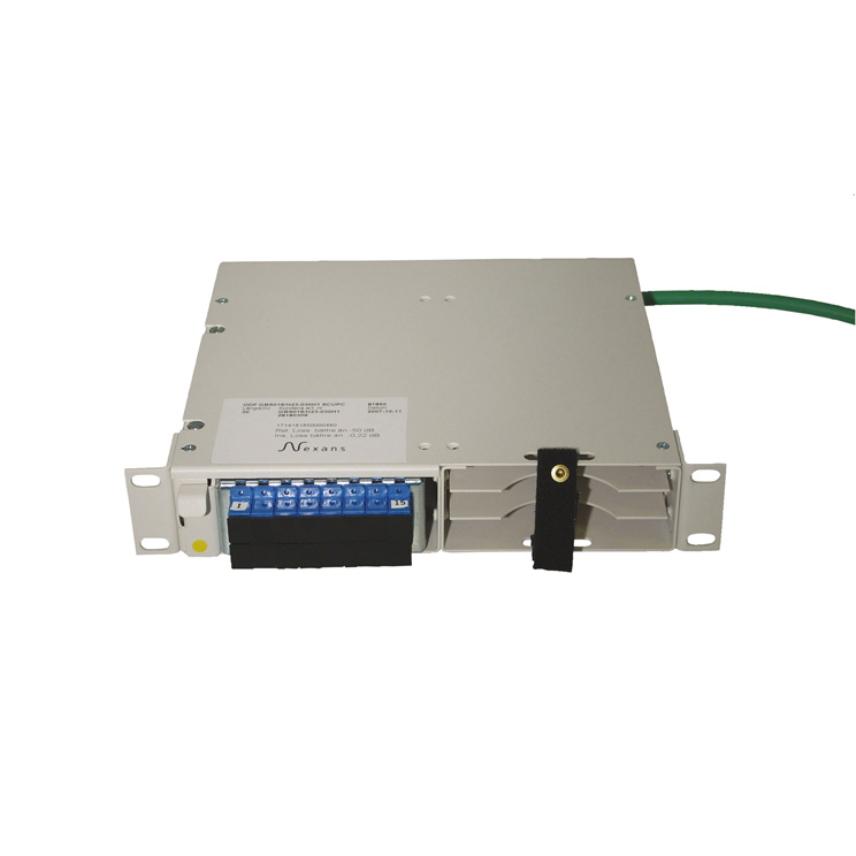

KB10-19 tum Förkontakterad fiberoptisk korskopplingsbox med kabel
KB10-19 tum Förkontakterad fiberoptisk korskopplingsbox med kabel
Förkontakterad fiberoptisk korskopplingsbox av lackerad stålplåt. Boxen är avsedd för inbyggnad i 10 till 19 tum eller ETSI-stativ.
Läs merBeskrivning
Beskrivning
Beskrivning
Förkontakterad fiberoptisk korskopplingsbox av typ KB1012. Korskopplingsboxen är uppbyggd av en 10 tums låda och levereras förkontakterad med 4, 8 eller 12 fibrer med kontakttyp och prestanda SC/UPC. Boxen levereras komplett med panelplatta, mellanstycken, kontakter, fästdetaljer för 10-19 tum och kabelinfästning samt med önskad kabellängd av kabeltyp GAHSQ.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Skåptyp
19"/ETSI
Boxtyp
Korskoppling
Färg
Vit
Kabelingång
Från höger
Typ av panelplatta
-
Kontaktdon, typ
SC Duplex
Optofiber, typ
Singelmod (G.652.D)
Sekundärskydd
4-fibersband
Kabeltyp
GAHSQ
Dimensionsegenskaper
Dimensionsegenskaper
Djup
210 mm
Bredd
483 mm
Höjd
45 mm
Optokontakter, antal
-
Max antal mellanstycken
6
Apex offset
50 µm
Ferrul, ytterdiameter
2,4999 ± 0,0005 mm
Ferrul radie, UPC
10< r <25 mm
Ferrul, tolerans hål
+1, -0 µm
Ferrul, koncentritetsfel hål
< 1,4 µm
Fiber utstick
< -0,05 µm
Fiber instick
> -0,05 µm
Transmissionsegenskaper
Transmissionsegenskaper
Reflektionsdämpning, minimum
50 dB
Kontaktdämpning, max (random mate) 1550 nm
0,5 dB
Kontaktdämpning, max (master) 1550 nm
0,22 dB
Hanteringsinformation
Hanteringsinformation
Användningsområde
Inomhus
Längd
- m
Temperaturområde i lager
-40 ... 70 °C
Drifttemperatur, område
-30 ... 70 °C
Temperaturområde vid förläggning
-15 ... 40 °C
