Anslutningsenhet 48B för markskåp
Anslutningsenhet 48B för markskåp

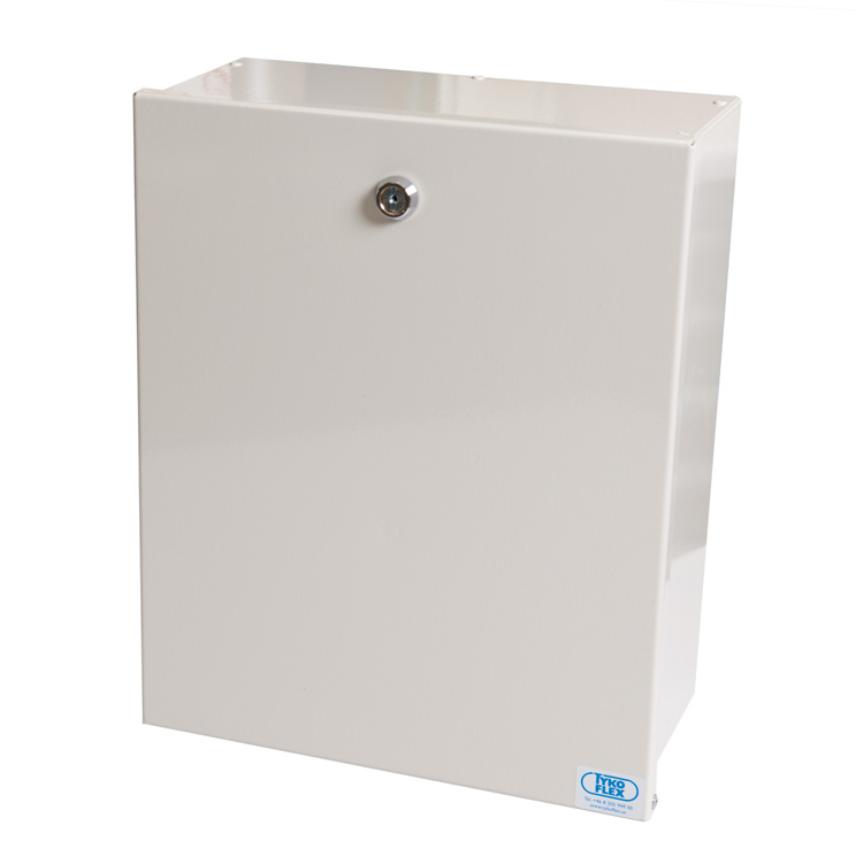

Förkontakterad fiberoptisk anslutningsenhet av lackerad stålplåt. Boxen är avsedd för montering i markskåp.
Läs merBeskrivning
Beskrivning
Beskrivning
Förkontakterad fiberoptisk anslutningsenhet för montering i markskåp. Enheten levereras förkontakterad med 24 eller 48 fibrer med kontakttyp och prestanda SC/UPC. Boxen levereras komplett med panelplatta, mellanstycken, kontakter, kabelinfästning samt med önskad kabellängd av kabeltyp GAHSL.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Boxtyp
Korskoppling
Färg
Beige
Kabelingång
Nerifrån
Typ av panelplatta
-
Kontaktdon, typ
SC Duplex
Optofiber, typ
Singelmod (G.652.D)
Sekundärskydd
4-fibersband
Kabeltyp
GAHSL
Dimensionsegenskaper
Dimensionsegenskaper
Djup
- mm
Bredd
- mm
Höjd
- mm
Optokontakter, antal
-
Max antal mellanstycken
-
Apex offset
50 µm
Ferrul, ytterdiameter
2,4999 ± 0,0005 mm
Ferrul radie, UPC
10< r <25 mm
Ferrul, tolerans hål
+1, -0 µm
Ferrul, koncentritetsfel hål
< 1,4 µm
Fiber utstick
< -0,05 µm
Fiber instick
> -0,05 µm
Transmissionsegenskaper
Transmissionsegenskaper
Reflektionsdämpning, minimum
50 dB
Kontaktdämpning, max (random mate) 1550 nm
0,5 dB
Kontaktdämpning, max (master) 1550 nm
0,2 dB
Hanteringsinformation
Hanteringsinformation
Användningsområde
Inomhus, Utomhus
Längd
- m
Temperaturområde i lager
-40 ... 70 °C
Drifttemperatur, område
-30 ... 70 °C
Temperaturområde vid förläggning
-15 ... 40 °C
