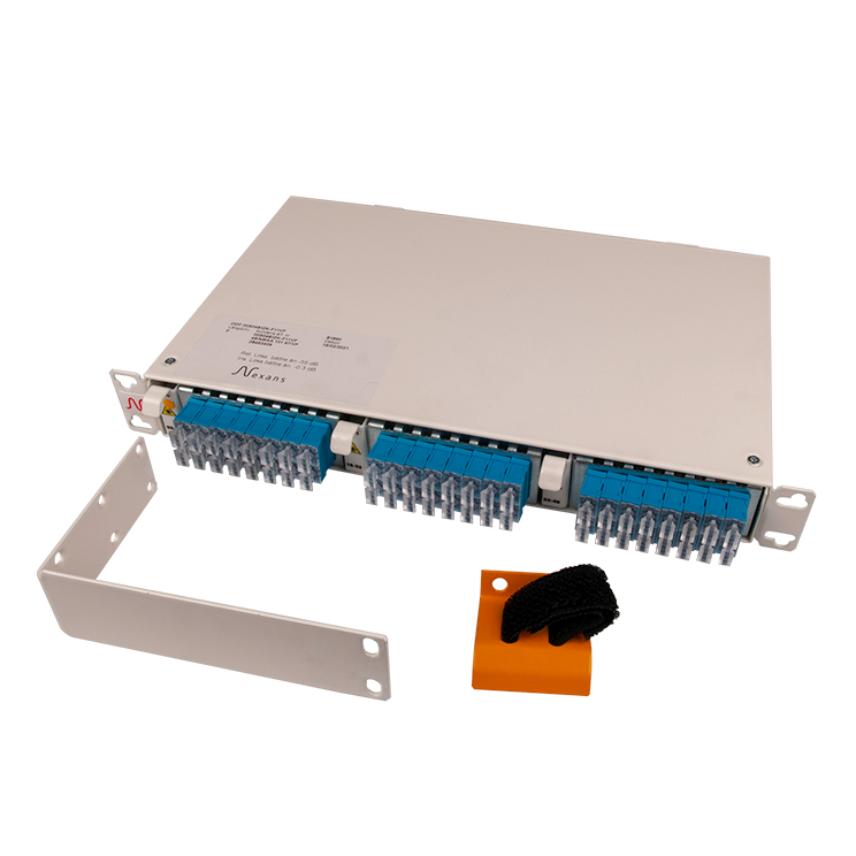

ODF-enhet 14"-19" KB1448 48SM SC/UPC prefabricerad med fan-out
ODF-enhet 14"-19" KB1448 48SM SC/UPC prefabricerad med fan-out
Förkontakterad fiberoptisk korskopplingsbox av lackerad stålplåt. Boxen är avsedd för inbyggnad i 14" eller 19" stativ.
Läs mer- Artikelnr. : 28493409-000-00
- E-nr. : 5025970
- EAN : 7330000049055
Beskrivning
Beskrivning
Beskrivning
Förkontakterad fiberoptisk korskopplingsbox med fanouter. Korskopplingsboxen levereras förkontakterad med kontakttyp och prestanda SC/UPC. Boxen levereras komplett med panelplatta, mellanstycken, kontakter, fästdetaljer för 14" och 19" samt kabelinfästning.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Boxtyp
Skarvning och korskoppling
Färg
Vit
Kabelingång
Från vänster
Typ av panelplatta
SC Duplex
Kontaktdon, typ
SC
Optofiber, typ
Singelmod (G.652.D)
Sekundärskydd
8-fibersband
Dimensionsegenskaper
Dimensionsegenskaper
Djup
210 mm
Bredd
483 mm
Höjd
44 mm
Vikt per styck
2,5 kg
Optokontakter, antal
48
Max antal mellanstycken
24
Apex offset
50 µm
Ferrul, ytterdiameter
2,4999 ± 0,0005 mm
Ferrul, tolerans hål
+1, -0 µm
Ferrul, koncentritetsfel hål
< 1,4 µm
Fiber utstick
< -0,05 µm
Fiber instick
> -0,05 µm
Transmissionsegenskaper
Transmissionsegenskaper
Reflektionsdämpning, minimum
50 dB
Kontaktdämpning, max (random mate) 1550 nm
0,5 dB
Kontaktdämpning, max (master) 1550 nm
0,2 dB
Hanteringsinformation
Hanteringsinformation
Användningsområde
Inomhus
Temperaturområde i lager
... °C
Drifttemperatur, område
... °C
Temperaturområde vid förläggning
... °C
