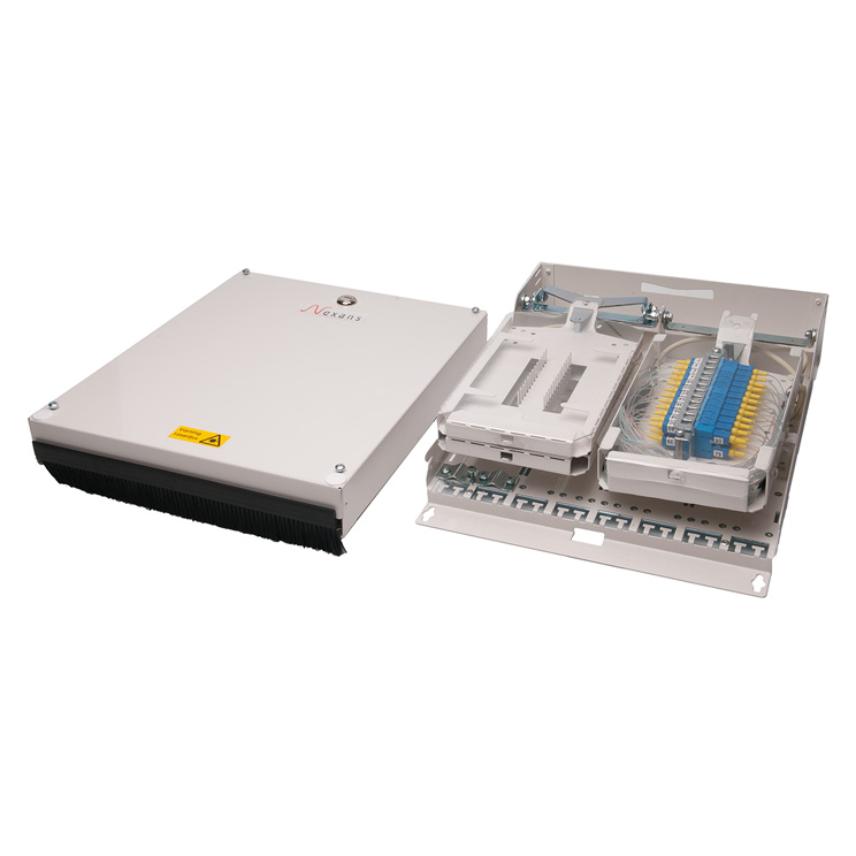

Överlämningsenhet NS4 24+24SM SC/UPC (ingång underifrån)
Överlämningsenhet NS4 24+24SM SC/UPC (ingång underifrån)
Förkontakterad fiberoptisk överlämningsenhet. Enheten är avsedd för att användas i markskåp utomhus eller på vägg inomhus.
Läs mer- Artikelnr. : 28477709-000-00
- E-nr. : 5026003
- EAN : 7330000048751
Beskrivning
Beskrivning
Överlämningsenheten levereras prefabricerad med inslingade fan-outer och kontakttyp SC/UPC. Enheten är komplett med ett Skarvskåp där kontaktkassett, skarvkassetter och kabelklämmor är monterade. Produkten kan användas i markskåp eller på vägg inomhus.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Boxtyp
Skarvning och korskoppling
Färg
Vit
Kabelingång
Nerifrån
Typ av panelplatta
SC Duplex
Kontaktdon, typ
SC
Optofiber, typ
Singelmod (G.652.D)
Dimensionsegenskaper
Dimensionsegenskaper
Djup
90 mm
Bredd
289 mm
Höjd
380 mm
Vikt per styck
4 kg
Optokontakter, antal
48
Max antal mellanstycken
12
Apex offset
50 µm
Ferrul, ytterdiameter
2,4999 ± 0,0005 mm
Ferrul, tolerans hål
+1, -0 µm
Ferrul, koncentritetsfel hål
< 1,4 µm
Fiber utstick
< -0,05 µm
Fiber instick
> -0,05 µm
Transmissionsegenskaper
Transmissionsegenskaper
Reflektionsdämpning, minimum
50 dB
Reflektionsdämpning, nominell
55 dB
Kontaktdämpning, max (random mate) 1550 nm
0,5 dB
Kontaktdämpning, max (master) 1550 nm
0,2 dB
Hanteringsinformation
Hanteringsinformation
Användningsområde
Inomhus, Utomhus
Temperaturområde i lager
-40 ... 70 °C
Drifttemperatur, område
-30 ... 70 °C
Temperaturområde vid förläggning
-10 ... 50 °C
